Professionnels
Données techniques, avis technique, agréments et pièces à télécharger. Pour les entreprises de mise en œuvre, les architectes, les bureaux d'études et les économistes.
Avis technique CSTB
FDES vérifiées · INIES
Conforme RE2020
Fabriqué en France
Par métier
Je suis…
Chaque fiche donne les données qui vous concernent et les documents à télécharger.
01
Entreprise de mise en œuvre
Mes équipes savent-elles poser ça, et qu’est-ce que j’y gagne sur le planning ?
Voir la fiche
→
02
Architecte, maître d’œuvre
Quelles épaisseurs, quels détails, quelle liberté de conception ?
Voir la fiche
→
03
BET thermique
Quelles valeurs saisir : R, Up, λD, ponts thermiques ?
Voir la fiche
→
04
BET structure
Voile béton, portées, surcharges, domaine d’emploi.
Voir la fiche
→
05
Économiste
Quels lots disparaissent du DPGF, et comment chiffrer ?
Voir la fiche
→
22 FICHIERS
Tous les documents
Avis technique, agréments, DoP, FDES, essais, assurance. FR, EN, DE.
Ouvrir la bibliothèque
→
Les données
Le système, en chiffres
Ce qui suit vient des documentations produits, du DTA et des fiches FDES. Pour un projet donné, le document technique d'application fait foi.

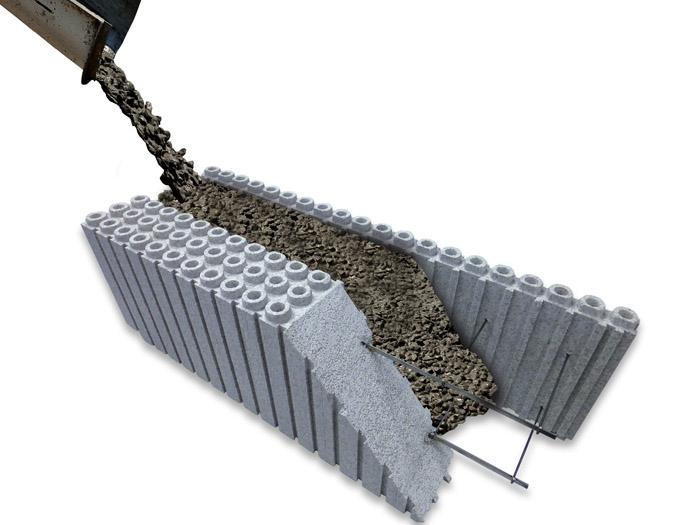

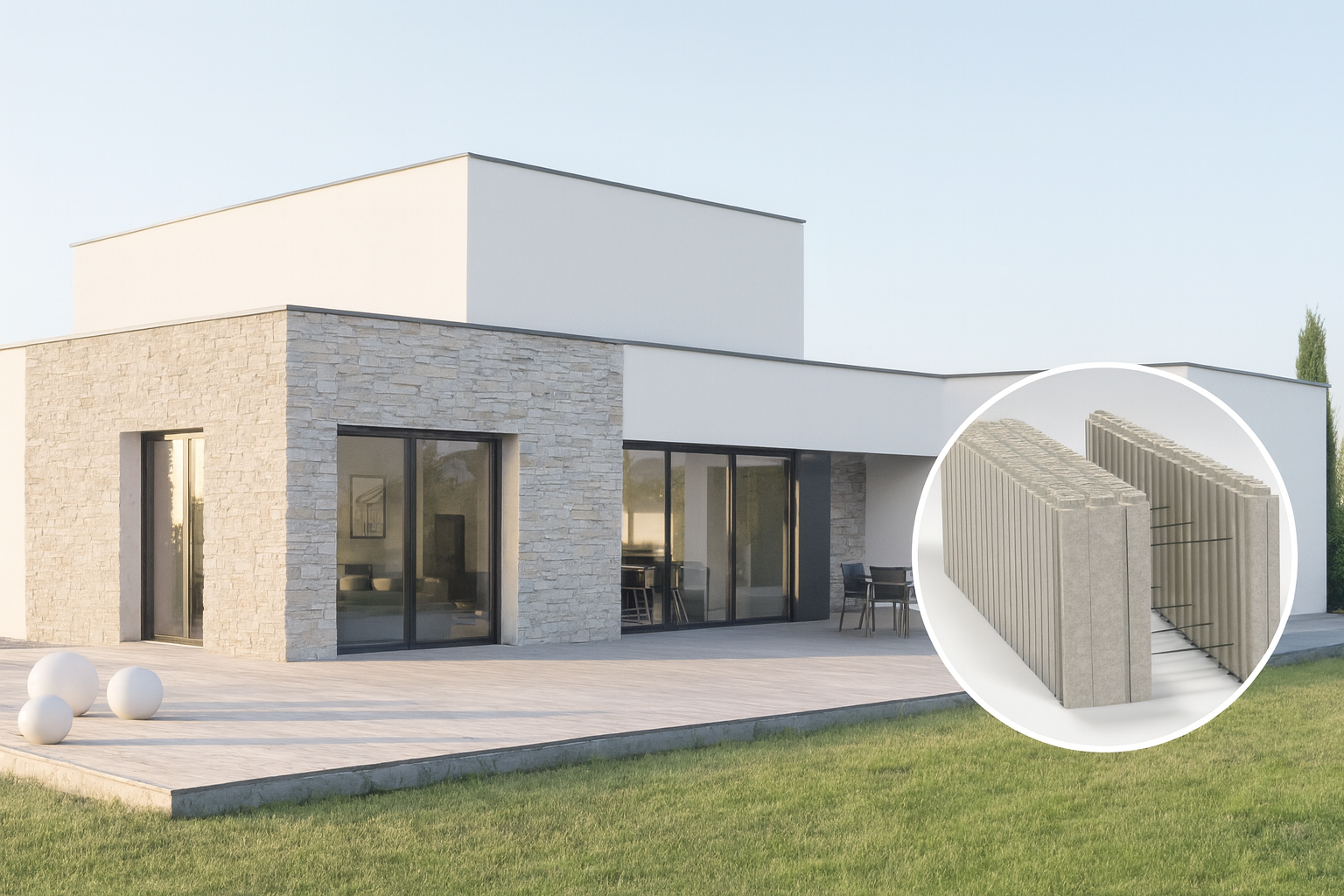

Murs — bloc coffrant isolant
Coffrage perdu PSE 30 kg/m³, entretoises acier Ø 4 mm, voile béton banché de 16 ou 21 cm
Dimensions
Bloc coffrant isolant
25 cm
35 cm
45 cm
Hauteur du bloc (cm)
20 / 30
20 / 30
20 / 30
Longueur du bloc (cm)
100
100
100
Épaisseur finie, enduits compris (cm)
28,6
38,6
48,6
Poids du bloc, voile 16 cm (kg/m²)
6,05
8,95
11,90
Performances thermiques
Résistance thermique R du mur (m².K/W)
2,7
5,6
8,7
Déperdition thermique Up du mur (W/(m².K))
0,35
0,17
0,11
Emploi courant
Refends, sous-sol, vide sanitaire
RE2020, murs extérieurs, sous-sols isolés
RE2020, maisons passives et positives
Caractéristiques techniques
Avis technique
DTA 16/15-716_V4 — CSTB
Agrément technique européen
ETA-05/0001
Conductivité thermique λD du PSE
0,033 W/(m.K)
Réaction au feu
PSE seul : Euroclasse E — paroi extérieure enduite : B-s1-d0
Acoustique
Rw = 50 dB (essai CSTB AC14-26050724), jusqu’à 58 dB selon configuration
Mise en œuvre
Coffrage
Coffrage perdu en PSE 30 kg/m³, entretoises acier Ø 4 mm
Voile béton
Banché de 16 ou 21 cm
Autres épaisseurs au DTA
30 cm (R = 4,2) et 40 cm (R = 7,2) — série Jumbo : hauteur 60 cm, longueur 175 cm
Planchers — dalle coffrante isolante
Poutrelles treillis, hourdis PSE, dalle de compression coulée en œuvre de 6 à 8 cm
Série standard — habitation, dalle de compression 6 cm
Dalle coffrante isolante
Hourdi 17
Hourdi 21
Hourdi 25
Hourdi 27
Hauteur totale du hourdi (cm) — * réhausse
17
17 + 4* = 21
17 + 8* = 25
17 + 10* = 27
Épaisseur totale de la dalle (cm)
23
27
31
33
Portée libre (m)
0 à 4,80
4,80 à 5,50
5,50 à 6,20
6,20 à 7,20
Poids du hourdi (kg/ml)
5,00
5,30
5,55
5,70
Poids des poutrelles (kg/ml)
3
4
5
6
Résistance thermique Rp (m².K/W)
2,95
3,15
3,30
3,35
Déperdition thermique Up (W/(m².K))
0,304
0,287
0,275
0,271
Cubage de béton (l/m²)
88
101
115
121
Caractéristiques techniques
Règles de construction
Procédé de plancher nervuré en béton armé à poutrelles préfabriquées en treillis métallique soudé, hourdis en polystyrène expansé et dalle de compression coulée en œuvre.
Avis technique
DTA 3.1/20-1022_V2 — CSTB
Norme européenne
EN 13163 : 2013
Réaction au feu
M1 — Euroclasse E
Résistance au feu
F60 — essai n° GA-2013/204 réalisé par IBB
Conductivité thermique λD du PSE
0,031 W/(m.K)
Mise en œuvre
Dosage du béton
En intérieur : C25/30 XC1 D15 S3 — en extérieur : C25/30 XF1 D15 S3
Étayage
Suivant plan de pose
Manutention
Poutrelles ± 3 kg/ml, hourdis ± 5 kg/ml : pas de moyen de levage nécessaire
Surcharge admissible
Jusqu’à 600 kg/m²
Portée supérieure à 7,20 m
Nous consulter

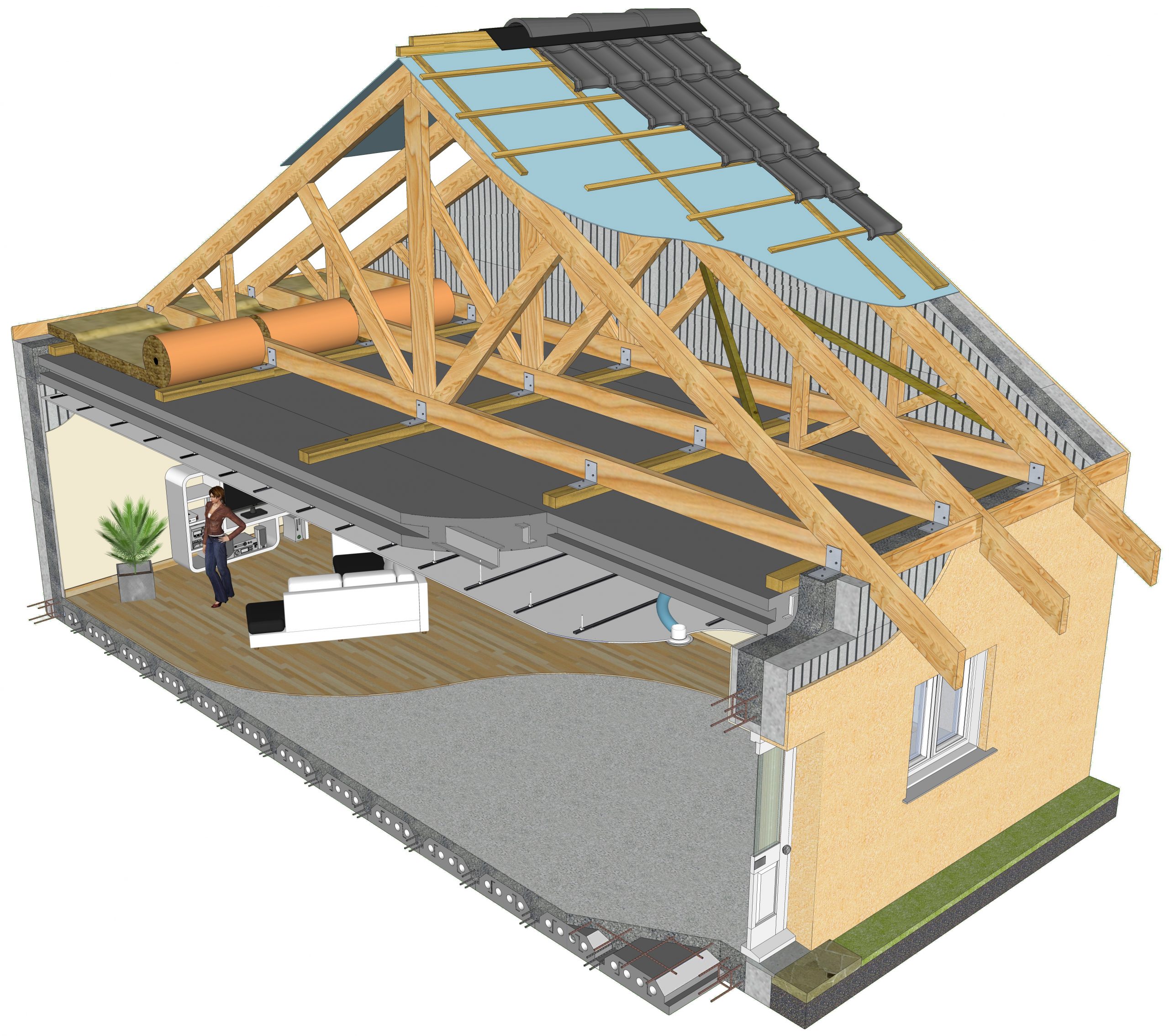

Planchers — sous-face Thermideck
Isolation rapportée en sous-face, valeurs pour une portée de 4,50 m
Isolation rapportée en sous-face — valeurs pour une portée de 4,50 m
Sous-face Thermideck
Standard
Thermideck 6
Thermideck 7
Thermideck 9
Résistance thermique R (m².K/W)
2,60
5,70
6,95
9,45
Déperdition thermique Up (W/(m².K))
0,38
0,17
0,14
0,10
Épaisseur totale (cm)
17
27
31
39
Caractéristiques techniques
Avis technique
DTA 3.1/20-1022_V2 — CSTB
Conductivité thermique λD du PSE
0,031 W/(m.K)
Principe
Panneau isolant rapporté en sous-face de la dalle coffrante, sans reprise de structure

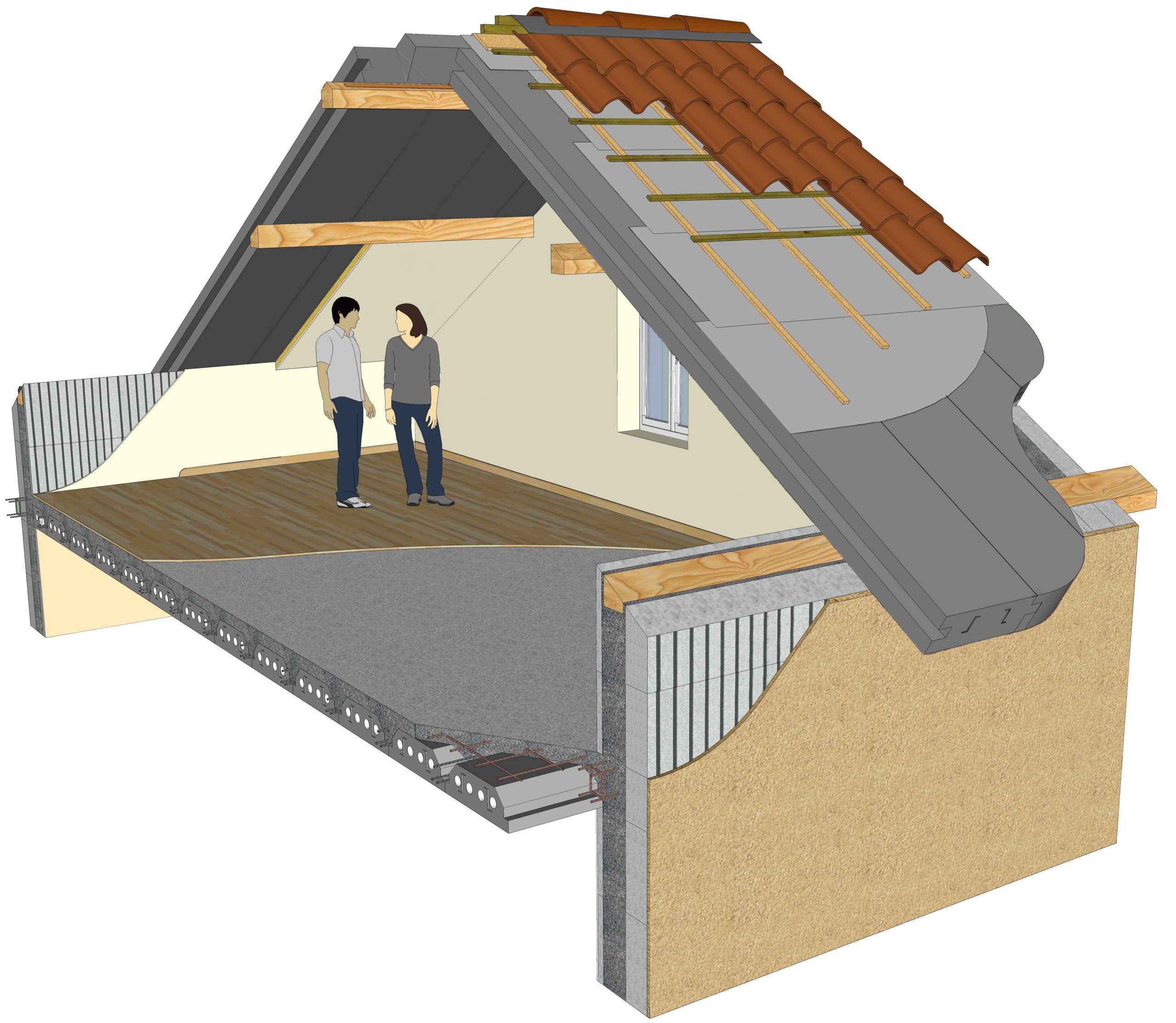

Toiture — panneau isolant autoporteur
Chevrons acier Z S280GD+Z de 1,2 mm intégrés. Le panneau ne reçoit pas de béton.
Dimensions et performances
Panneau isolant autoporteur
Série standard 23 cm
Résistance thermique R (m².K/W)
6,67
Déperdition thermique Up (W/(m².K))
0,15
Poids
14,71 kg/m² · 7,5 kg/ml
Longueur
Jusqu’à 8 m en standard
Largeur
58 cm · 51 cm emboîtée
Entraxe (cm)
30
Isolation intérieure intégrée (cm)
4,5
Surcharge admissible
Jusqu’à 550 kg/m²
Caractéristiques techniques
Chevrons
Acier Z S280GD+Z de 1,2 mm intégrés au panneau
Béton
Le panneau ne reçoit pas de béton
Conductivité thermique λD du PSE
0,031 W/(m.K)
Couvertures compatibles
Tuile, ardoise, zinc, tôle, ainsi que panneaux solaires montés, intégrés ou tuiles solaires
Mise en œuvre
Pose
À plat sous fermette ou en rampant
Portée supérieure à 8 m
Nous consulter
Bibliothèque technique
22 documents techniques, en téléchargement libre
Aucun formulaire, aucune inscription. Avis technique, agrément européen, déclarations de performance CE, fiches environnementales, essais, certifications et assurance. Les plaquettes commerciales sont sur la page Documentations.
Avis technique et agréments
4 fichiers
Document Technique d’Application CSTB — murs
↓
Évaluation Technique Européenne ETA-05/0001
↓
European Technical Assessment ETA-05/0001
↓
Europäische Technische Bewertung ETA-05/0001
↓
Fiches environnementales FDES
5 fichiers
FDES — bloc coffrant 25 cm
↓
FDES — bloc coffrant 35 cm
↓
FDES — bloc coffrant 45 cm
↓
FDES — dalle isolante MHP
↓
FDES — panneau de toiture MTP
↓
Essais, certifications et assurance
4 fichiers
CSTB — performances thermiques des blocs
↓
Certificat Passive House Institute
↓
Label EXCELL Zone Verte
↓
Attestation d’assurance
↓
Déclarations de performance CE
01 · Entreprise de mise en œuvre
Ce que ça change sur le chantier
Pas de formation obligatoire, pas d'outillage spécifique. Un conseiller technique passe aux étapes clés du premier chantier.
6 à 12 kg/m² à manipuler contre environ 221 kg/m² en parpaing : ni grue ni échafaudage pour les murs et les planchers.
35 % de temps gagné au montage sur une construction traditionnelle.
Coulage à hauteur d'étage, deux passes de 1,50 m, 15 minutes d'attente entre les deux. Béton C25/30 S3-S4 granulo 8-16, 155 L/m² en voile de 16 cm.
Étaiement par étais tirant-poussant. Référentiels DTU 21 et 23-1.
Plus d'isolation extérieure à sous-traiter ni de doublage intérieur à repasser : le mur sort isolé des deux côtés, étanche à l'air.
02 · Architecte, maître d’œuvre
Prescrire sans perdre la main sur le projet
Le système traite l'enveloppe complète sans imposer d'écriture architecturale. Les points singuliers ont leurs accessoires.
Modulation de 5 en 5 cm. Blocs de 20 et 30 cm de haut (60 en Jumbo), 100 cm de long (175 en Jumbo).
Accessoires d'ouverture : allège, fond de linteau, jambage, caissons de volets sous avis technique.
Profil queue d'aronde : les enduits accrochent directement, toutes finitions courantes.
Murs enterrés jusqu'à 2,50 m avec kit d'étanchéité. Refends, vide sanitaire, toit-terrasse y compris végétalisé.
R de 2,7 à 8,7 m².K/W pour un mur fini de 28,6 à 48,6 cm. Rw 50 dB.
03 · BET thermique
Les valeurs à saisir dans vos calculs
Données issues des documentations produits et des FDES vérifiées. Pour un projet donné, le DTA fait foi.
Murs : λD 0,033 W/m.K, R 2,7 / 5,6 / 8,7, Up 0,35 / 0,17 / 0,11 selon l'épaisseur du bloc.
Planchers : λD 0,031, R standard 2,86 à 3,15 ; Thermideck R 5,70 / 6,95 / 9,45 et Up 0,17 / 0,14 / 0,10.
Toiture : λD 0,031, R 6,67 et Up 0,15 pour le panneau de 23 cm.
Isolation continue du plancher bas à la toiture : les ponts thermiques sont traités par la continuité de l'enveloppe, l'étanchéité à l'air est intégrée.
GWP sur 50 ans par m² : bloc 25 · 11,6 · bloc 35 · 22,0 · bloc 45 · 32,4 · dalle MHP 15,1 · toiture MTP 22,9 kg CO2 eq.
Exemple de projet : maison de 133 m² tout électrique, 26 kWh/m²/an, classe A, 0 kg CO2/m²/an.
04 · BET structure
Un voile béton coulé dans un coffrage perdu
Le polystyrène est le coffrage et l'isolant : il ne participe pas à la reprise des charges. Le panneau de toiture, lui, est autoporteur et ne reçoit pas de béton.
Voile béton banché de 16 ou 21 cm. Le 21 cm pour les fortes poussées. Entretoises acier Ø 4 mm.
Planchers : portées libres de 0 à 4,80 m (hourdi 17), 4,80 à 5,50 (21), 5,50 à 6,20 (25), 6,20 à 6,70 (27). Au-delà, consultation.
Surcharge admissible : jusqu'à 600 kg/m² en plancher, jusqu'à 550 kg/m² en toiture.
Panneau de toiture à chevrons acier Z S280GD+Z de 1,2 mm, longueur jusqu'à 8 m en standard, conforme aux charges de neige extrêmes françaises.
Domaine d'emploi : sismique zones 1 à 4, habitations 1re et 2e famille, sous-sol enterré jusqu'à 2,50 m. Tout point hors domaine fait l'objet d'une étude spécifique.
05 · Économiste de la construction
Les lots qui sortent du DPGF
Au m² de mur nu, le bloc coffrant se compare mal à un parpaing : il ne fait pas la même chose. La comparaison tient quand on met en face les postes qu'il intègre.
Le mur intègre en une pose : montage du porteur, isolation extérieure, isolation intérieure, étanchéité à l'air, traitement des ponts thermiques.
Sortent du planning : le lot isolation par l'extérieur et son échafaudage, le doublage intérieur, la reprise des points singuliers entre lots, une partie de la manutention et du levage.
35 % de temps gagné au montage, et des éléments de 6 à 12 kg/m² qui ne demandent pas d'engin de levage.
Les planchers et la toiture suivent la même logique : 4-en-1 pour les dalles, 3-en-1 pour les panneaux de toiture.
Calepinage et quantitatifs établis par notre bureau d'études pour votre projet, sans frais.
Le bureau d’études
Ce que nous produisons pour votre projet
Vous envoyez les plans, même au stade de l'esquisse. Nous rendons les pièces d'exécution du système. Sans frais et sans engagement.
Plans de pose
Établis pour votre maison, assise par assise, pas un manuel générique.
Calepinage
Le découpage réel des éléments sur vos élévations, avec les points singuliers.
Quantitatifs
Les quantités par poste, exploitables directement dans un chiffrage.
Calculs de résistance
Vérification des planchers et des portées selon les normes en vigueur.
Vente directe, sans réseau de revendeurs. Fabrication à Folschviller, en Moselle. Livraison sur site, en France comme à l'international.
